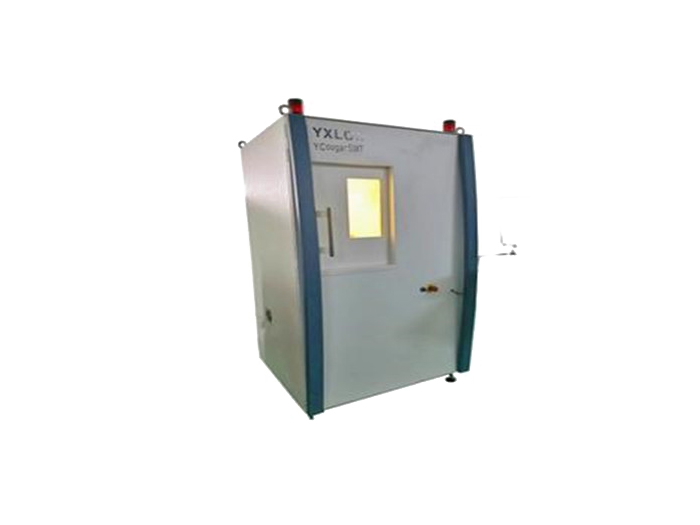

Y.Cougar的特點和優點：

?平臺化設計，實現產品客戶訂制化

?使用開放式X射線管&平板數字探測器，領先業界的清晰 圖像提供者

?射線管的靶功率高達10瓦，幾何放大倍數達2000倍，應用范圍更廣

?獨有的樣品旋轉及傾斜模塊，是失效分析的強有力工具

?實時控制X射線輸出強度的TXI技術， AIM被檢測區域自   動追蹤技術

?全新FGUI軟件可提供CNC自動檢測，進階BGA檢測與 Void 檢測模式

?設備可升級到CT--3維斷層掃描系統，節約成本

?獨有1分鐘快速CT掃描技術，是您實驗室失效分析的強大助手

?獨有的高功率靶，靶功率高達7瓦，焦點尺寸為2微米。

?占地僅1平方米，方便維修前門/側門，適合擁擠的生產線和試驗室

一、X射線系統

1、球管類型：開放式微焦點管；

2、zui大球管電壓：160KV；

3、zui小探測能力：≤1μm；

4、zui大管功率：≥64W；

5、zui大靶功率：≥10W；

6、zui大管電流：≥1mA；

7、自帶X射線輸出強度的控制技術（TXT）；

8、抽真空時間（正常工作的真空度）：≤5分鐘。

二、X射線探測系統

1、采用1308高速度平板數字探測器；

2、探測器傾斜角度：≥±70度（140度）

3、探測器X射線感應區域≥ 127mm * 78.7mm；

4、探測器像素大小：≥1004*620；

5、探測器像素尺寸：≥127um；

6、zui大傳輸速率：≥30fps；

7、幾何放大倍數：≥2000X；

8、zui大系統放大倍數：10000X；

9、探測器灰度等級：16位，65,000灰度等級。

三、運動控制系統

1、操作控制方式：鼠標和操作桿；

2、zui大樣品尺寸：550mm×440mm；

3、zui大檢測尺寸：310mm×310mm；

4、zui大樣品高度：300mm；

5、系統可驅動的軸數：≥5軸；

6、樣品可繞旋轉軸的軸線360度垂直旋轉；

7、zui大樣品重量5Kg。

四、產品一般特征

1、獲得一張影像時間：-20s；

2、更換功能模塊時間：≤60s；

3、μCT 掃描時間：8s；

4、μCT結構重組配置時間：-90s；

5、影像鏈：平板探測器；

五、軟件功能

1、CNC 點擊&居中功能；

2、自動獲取黑白X-RAY圖像導航圖，CCD彩色照片導航圖

3、檢測報告；

4、全自動CT掃描；

5、CT模組：包含帶高精度旋轉軸μCT掃描運動控制系統，用戶友好界面的掃描軟件和三維重構軟件，電子工作站，用于三維重構和可視化分析，可選快速掃描和高品質μCT掃描驅

六、設備物理參數

1 、X-ray 安全門鎖，設備運行過程中，任何一處可開啟之處被外力開啟時，X-ray立即停止；

2 、X射線泄漏率：1μSv/h

3 、防碰撞裝置：有

4、長/寬/高：1100*1100*2100

5、設備重量（Kg）：1450

6、電源要求：380V/3N/PE/AC±10% 50/60Hz；

7、設備工作條件：環境溫度：（20±5）?C；相對濕度：≤80%，無結露
