TB-3535P 全自動觸刷式 PCBA 單面清洗機概述
設備通過移載遞進、機械手抓取技術，采用觸刷方式，對 PCBA 波峰焊接面的助焊劑殘
留，配合揮發性溶劑類清洗劑，進行多道清洗流程，清洗潔凈度高，設備安全性好，可完美
替代人工，大幅提高清洗效率。
設備特點：
? 該設備專為電腦主板、顯卡、電源板類產品，波峰焊后助焊劑單面清洗設計，代替人工刷
洗，提高清洗產能及潔凈度，降低清洗成本；
? 該設備將自動化機械手抓取技術、高效刷洗技術完美結合；
? 對傳統的溶劑類手工清洗方式進行了革命性變革，全自動清洗模式，避免了操作人員親密
接觸化學液體；
? 經過多道刷洗流程，能高效清除焊后 PCBA 上的助焊劑殘留，不潤濕正面元器件；
? 獨有的滾刷盤刷組合，從多方向進行清洗，徹底消除了清洗死角，充分保證了清洗潔凈度。
即使最頑固的手焊焊點殘留，也能一次性徹底清除；
? 設備最大可清洗寬度達 350mm 的 PCBA；
? 設備采用人性化設計，滾刷盤刷拆裝方便，可快速實現清理及更換；
? 無縫兼容在線式連續進板、和離線式人工放板，兩種上料方式；
? 機械手下壓扭力監測設計，PCBA 變形應力可控，并可自動補償毛刷磨損導致的刷洗面高
度下降；
? 下料堆疊感應設計，如后段設備宕機，設備自動轉入等待模式，避免堆板情況產生；
? 清洗液上液和循環過濾分流設計，時刻保持液體清潔，保持刷洗效果一致；
? 運輸速度和刷洗頻率無級可調，輕松控制清洗工藝；
? 可視化觀察窗口，工藝流程一目了然；
? 可接入波峰焊后，實現全自動在線清洗。
二、TB-3535P 全自動觸刷式 PCBA 單面清洗機技術規格
1. 名稱：全自動溶劑型觸刷式 PCBA 單面清洗機
2. 產品型號：TB-3535P
3. 設計細節：

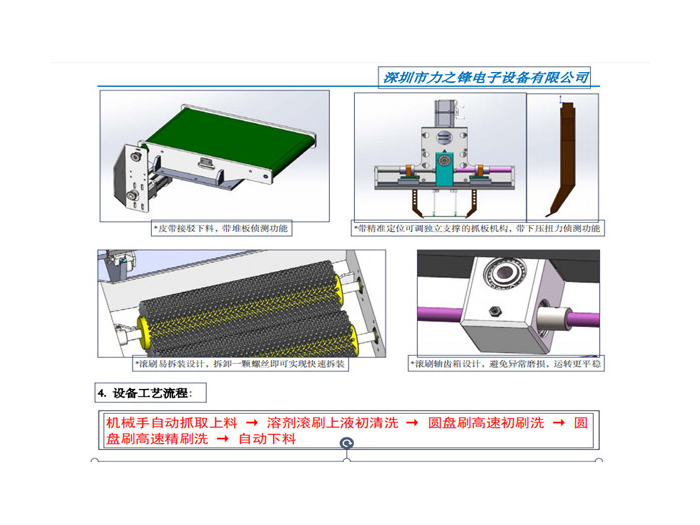

4. 設備工藝流程：
5. 產品主要功能系統及參數：
5.1 設備整體概述：
? 設備主要由機械手抓取系統、移載遞進系統、毛刷清洗系統、循環過濾系統、電器控制
系統等機構組成。其各部分均為獨立模塊式設計，具有操作簡單，維護方便的特點；
? 該設備是專為波峰焊后助焊劑的清除設計的一款清洗機，采用在線全自動刷洗方式；
? 軌道寬度及刷洗速度可調，可裝卡 PCB 板寬度：70～350mm，可接入波峰焊后，可實現
全自動在線清洗；
? 刷洗速度：12～20s/pcs，可根據實際刷洗效果調整；
? 可裝卡 PCB 板厚：1～3mm，總高度≤80mm。
5.2 機體：
? 外形尺寸：2600mm（
L）×1200mm（W）×1700mm（H）
? 操作面高度：750mm
? 材質：SUS304不銹鋼+專用鋁型材機架
? 設備總重：約620Kg
機械手自動抓取上料 → 溶劑滾刷上液初清洗 → 圓盤刷高速初刷洗 → 圓
盤刷高速精刷洗 → 自動下料
5. 產品主要功能系統及參數：
5.1 設備整體概述：
? 設備主要由機械手抓取系統、移載遞進系統、毛刷清洗系統、循環過濾系統、電器控制
系統等機構組成。其各部分均為獨立模塊式設計，具有操作簡單，維護方便的特點；
? 該設備是專為波峰焊后助焊劑的清除設計的一款清洗機，采用在線全自動刷洗方式；
? 軌道寬度及刷洗速度可調，可裝卡 PCB 板寬度：70～350mm，可接入波峰焊后，可實現
全自動在線清洗；
? 刷洗速度：12～20s/pcs，可根據實際刷洗效果調整；
? 可裝卡 PCB 板厚：1～3mm，總高度≤80mm。
5.2 機體：
? 外形尺寸：2600mm（
L）×1200mm（W）×1700mm（H）
? 操作面高度：750mm
? 材質：SUS304不銹鋼+專用鋁型材機架
? 設備總重：約620Kg
機體結構描述：整機為封閉式結構，機架采用專用鋁型材成形；外封板及上蓋采用 SUS304
不銹鋼板；清洗槽采用 SUS304 不銹鋼板；觀察窗與設備為整體式結構，防腐耐用美觀大
方。機體前面預留活動門，方便設備檢修維護。
5.3 刷洗工位：
? 清洗介質：無閃點或高閃點環保型溶劑類清洗劑
? 刷絲材質：防靜電特制尼龍絲(3滾刷2盤刷)
? 儲液槽數量：1
? 儲液槽容積：40L
? 過濾精度： 5μm
刷洗工位描述：設備分三道刷洗工位，滾刷和盤刷組合，通過自動上液方式，驅動清洗液潤
濕毛刷，帶液毛刷通過與板面接觸式相對運動，帶動清洗液體對 PCBA 底板表面進行上液潤
濕及刷洗，將其表面污物溶解分離，污染物隨清洗液被過濾系統過濾，清洗液可以循環使
用。
5.4 液位控制裝置：
由于溶劑的揮發，以及被洗工件反復進出清洗槽會不可避免的帶出溶劑，會造成清洗槽中的
溶劑的自然損耗，所以每個刷洗槽對應的儲液槽中都安裝有液位控制器。當液面下降到低位
液位警戒線時，液位控制器發出報警信號，提示人工進行補液。
5.5 電氣控制系統：
? 運轉模式: 設備運轉為自動操作模式、且具有完善的保護功能（高低液位保護，下壓力
監測，堆疊報警，電機過載報警等）；
? 電控系統安裝在供電機柜內，采用集中控制方式，供電機柜被隔離在設備之外，控制獨
立方便之外，還保證了安全性。
6. 主要技術規格和參數：
? 設備總功率<6KW
? 輸入電壓380V AC, 50Hz
? 整套設備外型尺寸 2600mm（
L）×1200mm（W）×1700mm（H）
? 操作面高度約750mm
? 設備總重約620kg
三、設備安裝
1．設備基礎
設備周?chē)鷳?yīng)留有空間，以便人員操作，設備后邊距墻至少500mm的距離。
2．公用介質條件
電源電壓：AC380V
電壓波動范圍：220V±10%
頻率及波動范圍：50Hz±1Hz
3．安裝的技術要求
電源380V，保證設備的平衡度，設備必須可靠接地。
4．機械安裝與調試
A 按工藝流程順序調整設備，使之順直和水平； 深圳市力之鋒電子設備有限公司
深圳市力之鋒電子設備有限公司/SHENZHEN LEADFREE ELECTRONIC EQUIPMENT CO.,LTD.
地址：深圳市寶安區松崗街道大田洋南一路 1 號世峰科技園 A 棟
電話：+86 755 29894111
B 按技術要求接通電源等公共介質；
C 將清洗槽內加入適量清洗液，合上設備總開關，逐個開啟循環泵檢查電機旋向是否與標示
相同。注意，開泵前一定要把出液閥開到全通位置，防止憋泵；
D 上述各項調試完畢后，即可進行空載試機，空載試機時間不應少于60分鐘；
E 空載試機合格后，根據工藝要求調好輸液流量、移載速度、刷洗高度、和毛刷轉速，即可
進行負荷試機，待質量符合要求后方可投入試生產。
5．電氣安裝
電氣連接操作必須在關閉配電箱電源開關后進行，請按接線圖的正確方式接線，確保連接牢
固。
四、調整與使用
1．每次開機前，請檢查電源是否符合設備要求，如果超出規定范圍（220V±10%）禁止開
機，只有當電源符合要求時，才能開機。
2．每次開機前，請檢查清洗槽內液位是否正常，如果液位不夠，禁止開機。加入清洗液后
再開機。
五、設備的吊裝、運輸及包裝
1．在保證設備安全運輸?shù)那疤嵯拢O(shè)備盡量采用整體式制造及運輸；
2．設備應按正常工作時的放置狀態運輸，盡量避免倒立或傾斜；
3．設備的活動部件如：載具、槽蓋等，一定要進行臨時固定；
4．搬運裝箱的設備，應按包裝箱上的起吊標志系繩，起吊和卸放，應平穩不得過度傾斜；
5．卸貨時吊運設備，應在繩索接觸部位墊木塊以免損壞清洗機表面。
六、技術服務
1．質保期：設備自終驗收合格之日起，免費保修一年；
2．服務范圍：質保期內當設備發生故障時，供方免費為需方維修及更換備件；
3．服務響應時間：2小時；
4．服務解決時間：1-2 天。
七、注意事項：
1、該設備采用電驅動方式，原則禁止使用低閃點易燃易爆類清洗溶劑。設備安裝位置應設
置獨立空間，遠離火源，安裝排風裝置，并做好防火防爆措施。
2、如因使用低閃點易燃溶劑造成的一切危害，本公司不承擔任何責任
