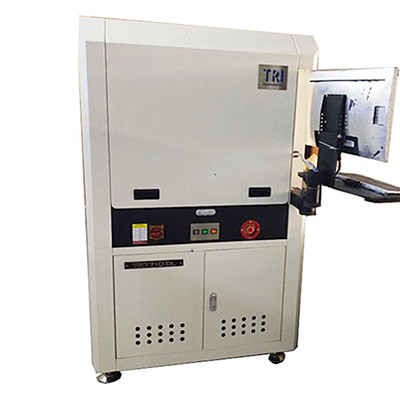

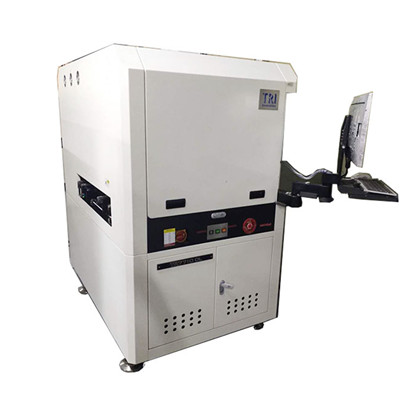

德律TR7710 DL AOI檢測機3D AOI光學檢測

隨著數碼產品等電子行業不斷朝向高功能化、超薄化、小型發展，SMT 貼裝行業越來越趨向于“高密度化貼裝”。而且隨著市場的全球化，一方面消費者的需求更加多樣化，另一方面也要求對于普及型產品進行超高效率的量產。為對應這些需求，生產線工藝配置越來越趨于多樣化。同時，為對應激烈的成本競爭壓力而將產線轉移到新興國家的企業，目前也面臨了相同的困境—新興國家的人工費高漲。為減低生產成本，“產線自動化”變得越來越重要。

AOI又稱自動光學檢測，有高速在線型，也有3D自動光學檢測儀。是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備。

AOI自動光學檢測儀產品，主要適用于PCBA （印刷電路板組裝）領域內SMT （表面貼裝技術）制程及 THT （通孔插験術）制程中，各種外觀缺陷的高速精確檢測、統計和分析，有利于提高產能、提升品質、改善制程，從而能夠?yàn)橛脩魟?chuàng)造潛在的價值增長。

AOI是新興起的一種新型測試技術，但發展迅速，很多廠家都推出了AOI測試設備。當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。

使用檢查設備來監視生產過程，包括詳細的缺陷分類和元件貼放偏移信息。當產品可靠性很重要、低混合度的大批量制造、和元件供應穩定時，制造商優先采用這個目標。這經常要求把檢查設備放置到生產線上的幾個位置，在線地監控具體生產狀況，并為生產工藝的調整提供必要的依據。

AOI自動光學檢測儀產品，主要適用于PCBA （印刷電路板組裝）領域內SMT （表面貼裝技術）制程及 THT （通孔插験術）制程中，各種外觀缺陷的高速精確檢測、統計和分析，有利于提高產能、提升品質、改善制程，從而能夠?yàn)橛脩魟?chuàng)造潛在的價值增長。



爐前/爐后檢測項目

元器件缺陷：缺件、立碑、側立、極反、旋轉、位移、錯件(OCV)、損件、反件、多件、異物

錫點缺陷：錫少、橋接、DIP類元件吃錫、翹腳、金手指表面刮傷/臟

TR7710DL參數：

X-Y軸解析度  ：1 μm

光學解析度：12.5um-10um

最小電路板可測尺寸:50 x 50 mm

快速模式 :510 x 310 mm x 2 lanes

正常模式:510 x 590 mm x 1 la

電路板可測厚度:0.6 - 5 mm

電路板流線高度 :880 - 920 mm

電路板最大重量 :3 kg

電路板輸送/固定:馬達自動控制進出及氣壓夾板固定

零件高度限制上端:

25 mm [48 mm  選配 ]

40 mm [100 mm  選配 ]

3 mm [5 mm  選配  ]

重量 :650 kg

電源需求 :200 - 240 VAC, 15 A, 單向, 50/60 Hz 3 kVA

氣壓需求:72 psi - 87 psi (5 - 6 bar)
