價格：面議

品牌：捷智

型號：JET-6300D

設備類型：SPI

生產地：臺灣

光學影像系統

相機解析度:10um

高度解析度:0.34um

檢測速度:80cm²/s

相機規格:四百萬像素彩色相機

光源系統:雙遇投光相位移法

電路板重量:3-5KG .


電路板及輸送帶系統

檢測範圍(寬x深):最小50X50mm

                最大510X305mm

                單軌模式510X555mm

可量測高度範圍:30-1200um

最小元件:150X150um

板速寬度限制:上方3.5mm下方4.5mm

允許板厚:0.6mm-5mm

允許板彎:土5 mm (土10 mm具板彎補償功能)

可量測類型:高度面積體積短路儒移拉尖等

高度重現性(+3σ):< 1 % for Target (<< 10 % for Solder Paste)

情精重理性(+3σ):≤1 % for Tarcet

機臺尺寸及電腦規格

外觀尺寸(寬深高):1300X1700X1880 mm

機臺重量:1150KG

電腦:工黨用電腦Intel八核心CPU

電腦作業系統:Windows7 64位元

電源:單相交流220V 50/60 Hz 20安培

相位：1&Oslash;

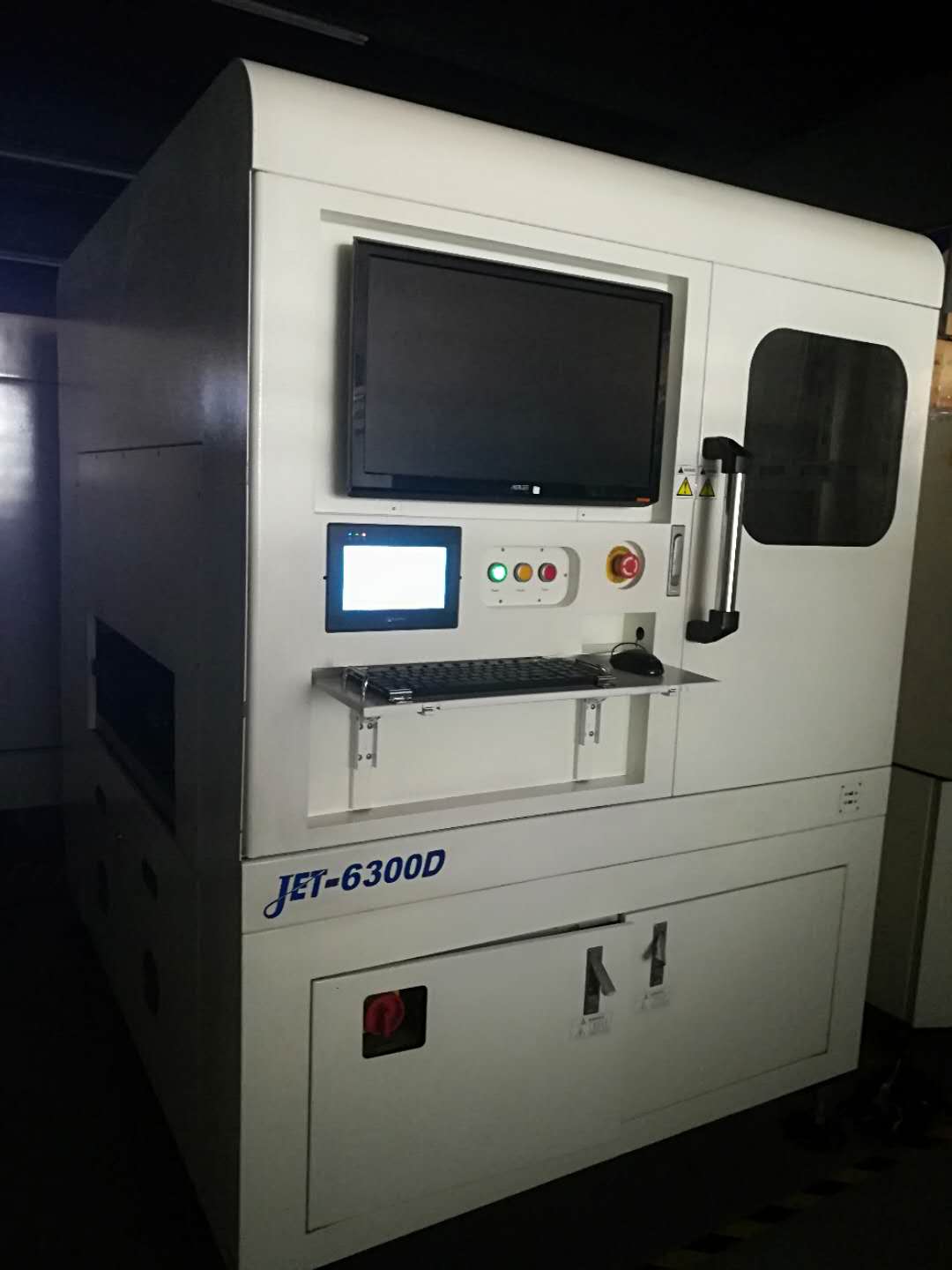

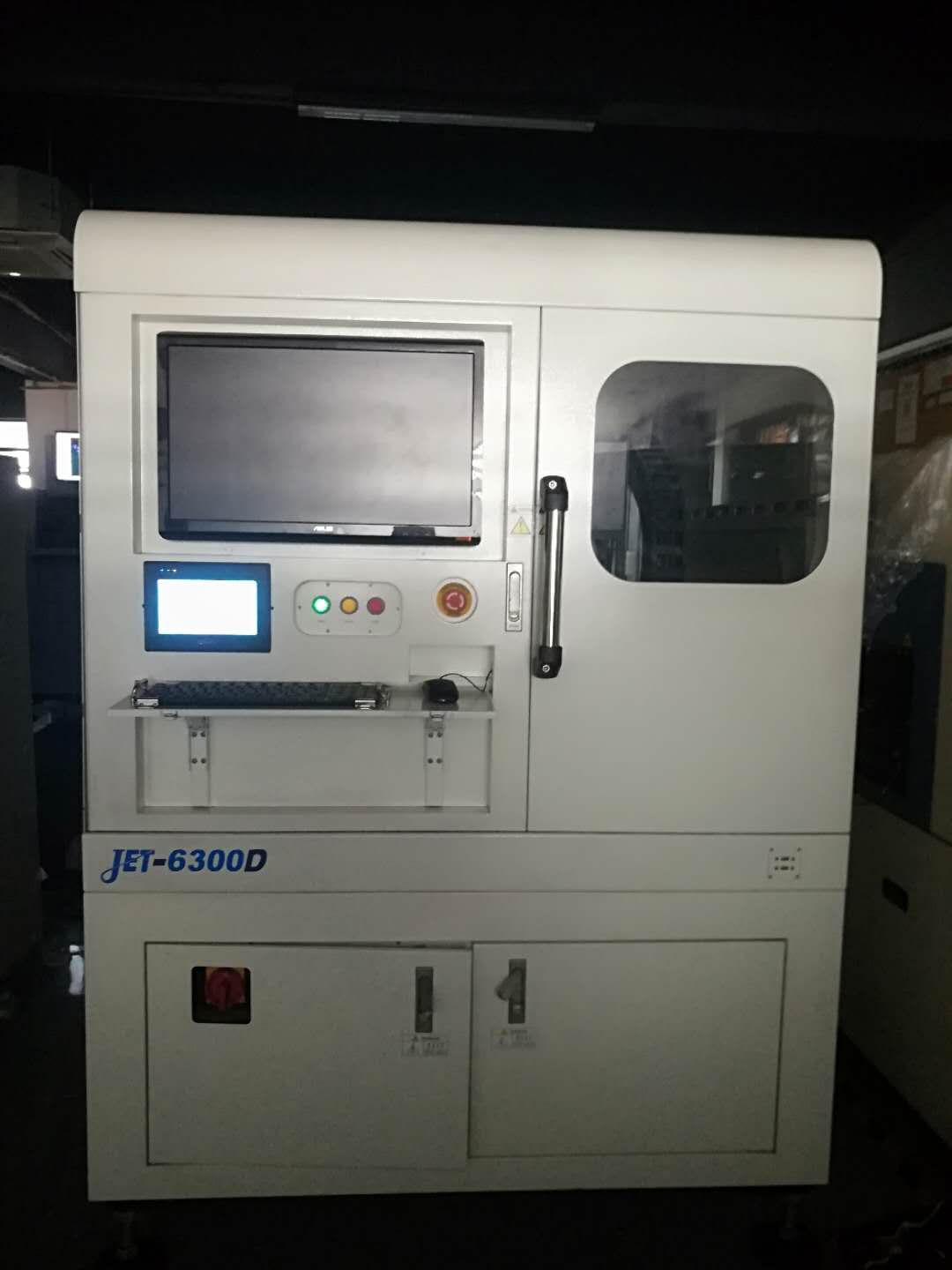

捷智科技所研發的JET-6300D 3D錫膏檢測機,採用雙邊投光的光源設計,高效率的且無陰影產生。使用解析度為10um的3D全彩相機,可清楚辨識錫膏的體積與高度,且全彩相機更可以濾除不同板材的底色,讓板材底色與銅箔間的色差清楚呈現,搭配高精度的線性馬達傳動.移動精度可達1um.在高解析度與高精度的結合下檢測速度可達到業界的80cm&sup2;/s, 機臺搭配軟體由快速且直觀的操作介面提供簡易的程式編程、自動板彎補償與簡易操作的介面，為您的生產線帶來的品質控制。
