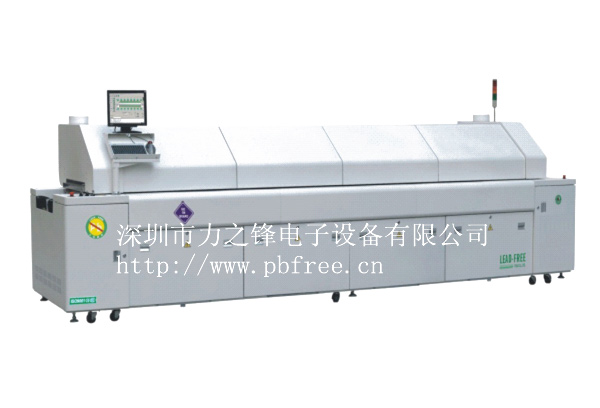

型號

LF-800-JW

控制主機

工業電腦

溫區數量

上8下8個加熱區

冷卻區數量

上2

加熱區長度

3121MM

回流

熱風空氣循環

重量

APPROX:2300KG

外型尺寸

5300*1430*1530

排風要求

10m3/min×2

顏色

電腦灰

控制系統

電源要求

3P  380V 50/60HZ

溫度控    制范圍

室溫～300℃可設置

總功率

64KW

溫度控    制精度

±1℃（靜態）

啟動功率

30KW

控溫方式

PID閉環控制+SSR驅動

消耗功率

9KW

PCB板   溫偏差

±1.5℃

熱風機調速

變頻器調速

參數儲存

可儲存無限種設定參數

升溫時間

約25分鐘

異常報警

高溫、低溫報警

運輸系統

鏈條結構

單鏈扣防卡板掉板鏈條

運輸帶高度

900±20MM

PCB最大寬度

400mm

運輸方式

網帶

爐膛高度

50MM

運輸速度

300-1500MM

運輸方向

左-右

冷卻系統

冷卻方式

強制空氣冷卻

加熱特性

項目

性能

特點說明

加熱ZONE數

上8 下8

8溫區加熱區長度可以對應最高要求的無鉛工藝

冷卻區數

2

用空氣冷卻時，PCB（PC主板）在出口溫度≤70℃

升溫時間

從常溫到溫度平衡的開始時間：約25分鐘

升溫順序

向兩邊逐個升溫，節約電能或時間1/3

溫度曲線轉換時間

＜15min  (溫度調整幅差值＜100℃)

加熱區溫度控制精度

±1℃

主要因素：繞線式發熱器，棒式或板式發熱器最高只能達到±2℃

基板內溫度偏差

±1.5℃

空載→滿載或逆向熱平衡回復時間

≤20秒

主要因素：繞線式發熱器，棒式或板式發熱器需要60秒以上

溫區獨立關閉功能

獨立控溫區均可在電腦上獨立關閉，當下層溫區運風及發熱全部關閉時，可在PCB的正反兩面產生最大溫差值（視PCB厚度大小材質不同而溫差值不同，DVD約40℃）

加熱部件

項目

性能

特點說明

熱風馬達

進口耐高溫長軸馬達，轉速2800rpm。采用變頻調速技術，可對熱風馬達進行0至3000轉的無極調速

★ 5年包換部件

加熱元件

特制長壽命繞線式發熱器，熱效率及靈敏度高，熱慣性小

★5年包換部件。繞線式發熱器直接將熱量傳遞給加熱介質—空氣，避免了棒式或板式發熱器熱量滯后的缺點

風道結構

高效加速風道，提供充足的循環風量

新型高效的加熱風道及加長的有效加熱區，整流板采用優質進口覆鋁鋅板，對PCB熱補償及熱恢復性，熱效率高，均勻性更好

抽風系統

強制抽風裝置，確保助焊劑蒸汽不外泄

傳動部件

項目

性能

特點說明

傳送鏈條伸出長度

標準5mm

鏈條采用單鏈扣設計有效防止卡板，解決小型PCB焊接工藝不良問題

C/V速度設定最小單位范圍

最小單位0.01m/min, 0~2m/min

C/V速度偏差范圍

電腦閉環控制 ±2%以內

網帶配置

400mm寬不銹鋼網，與鏈條同步運行

機體結構

項目

性能

特點說明

機架結構

整體框架焊接結構，堅固耐用

爐體機架結構模塊化生產，發熱絲可獨立抽插式保養方便

門結構

均為可拆卸式結構，提供最大的維護空間

上爐體開啟方式

雙電動直線式傳動頂升桿，具自鎖功能，安全可靠

上爐體開啟后還配置兩根電位安全支撐桿，保護作業人員的人生安全

頂蓋開啟方式

力之鋒自制專用支撐桿，方便清潔

電器及控制性能

項目

性能

特點說明

控制主機

工業控制電腦

PLC+模塊化＋PID控制，穩定性可靠，重復精度高

控制界面

Windows7系統，中英文界面在線任意切換，操作簡便

設備及人員安全性

設漏電保護器

溫度過高或過低報警功能

一般回流焊都具備

雙溫度傳感器，雙安全控制系統

主控系統具有過熱保護功能，作用與普通機一樣，但是當電腦失控﹑病毒﹑可控硅擊穿﹑接觸器觸點熔化粘連等罕見情況出現時，加上操作人員未能及時發現，持續增高的溫度有可能變得難以控制（最輕結果是回流焊自我燒毀）

獨立于主控系統外的微電腦多路溫控巡檢監測系統，其有效作用僅限于高溫狀態（如300℃），當高溫出現時，其自動切斷主電源

電器可靠性

全進口元件

主要電器控制和關鍵部件均采用國外名牌原裝進口件，保證設備經久耐用

工作模式

系統具有操作,編輯,演示三種工作模式,并具有在線編輯功能

設備在正常工作中可以對另一個基板的處方文件時進編輯，不會影響到設備的正常工作，方便技術人員操作

實時監控并記錄

以每日形式生成用戶操作記錄日志文件

只要操作，名稱及操作過程和內容被自動記錄，有事時責任明確

溫區溫度曲線圖

每日生成各溫區的溫度曲線圖文件,用戶可查看分析各溫區溫度走勢

此項內容非PCB曲線測試，作用是當懷疑某個溫區有問題時，可通過此功能看到懷疑溫區在一段時間內的連續工作狀態

生產數據庫

可生成不同板號的PCB生產報表

統計其生產量，提供可打印報表

報警列表

系統會對所有報警保存成文件,用戶可查看到報警項目及報警時間

報警自動冷卻

系統將根據報警嚴重程度,自動進入冷卻狀態

溫度曲線測試

系統具有溫度曲線測試功能,并根據曲線作出分析.（標配4點）

異常報警方式

1.爐內基板運行異常2.操作異常3.電熱器溫度異常4.傳送帶速度異常5.熱風裝置異常

助焊劑煙氣回   收裝置

標配

使用氮氣時，因為是密閉循環，助焊劑煙氣無法擴散，會污染PCB

售后服務條例

保修時間內

2年

保修時間外

外地只收機票費，部品按采購價乘1.2收取

售后服務響應時間

深圳地區：2小時到廠  珠海東莞惠州：4小時到廠  其它地區（省會）：24小時到廠   24*7服務方式，為客戶提供高效率的服務質量

售后服務責任區域

國內辦事處：北京、上海、天津、杭州、蘇州、成都、大連、廈門、臺灣

國外代理服務點：美洲、歐洲、巴西、新加新、泰國、馬來西亞、愛爾蘭              菲律賓、臺灣、韓國、印度
